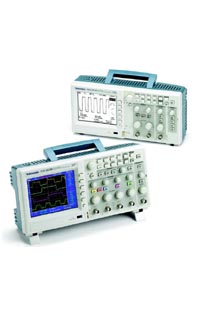

TDS1002B數字存儲示波器
- 測溫范圍：
主要產品參數：
美國泰克(Tektronix) 即時提高生產效率，難以置信的簡便性！
性能概述：
□ 60MHz帶寬、最高采樣速率達1GS/s，詳見技術服務內的《TDS10000 2000B 中文介紹》
□ 2條獨立通道，8位垂直分辨率；
□ 彩色或單色LCD顯示器；
□ 通過前面板USB端口支持可移動數據存儲設備；
□ 通過USB設備端口及OpenChoice和NI SingalExpress PC軟件，無縫連接PC □ 通過USB設備端口直接打印到所有兼容PictBridge的打印機
□ 高級觸發，包括脈寬觸發和選行視頻觸發
□ 完備的測量系統，11種自動測量功能，可選四種參數實時顯示；
□ 所有型號上標配FFT；
□ 菜單模式的 "AutoSet" 功能，讓自動設置也可選，操作更加簡便；
□ 可靠的探頭校驗向?qū)В?
□ 多種語種界面支持，多語種上、下文相關幫助；
□ 輕巧、便攜的物理特性；
□ 終身有限保修 應用行業
□ 設計和調試；
□ 教育和培訓；
□ 制造測試和質量控制；
□ 服務和維修。
產品特點：
1、 數字實時技術 - 使用泰克獨有的數 字實時(DRT)取樣技術，在四條通道 上同時迅速調試和檢定各類信號。 這一采集技術可以捕獲高頻率不重 復信息，如毛刺和異常邊沿，而同類中其它示波器則捕獲不到這些信息。
2、 USB主機端口 - 方便地使用USB閃存驅動器，存儲個人示波器設置、屏幕圖和波形數據，以備將來使用。還可以使用USB 主機端口，簡便地更新儀器固化軟件。
3、 高級觸發 - 使用高級觸發，迅速捕獲感興趣的事件，包括脈寬觸發和選行視頻觸發。
4、 簡便精確的內置分析 - 所有型號上標配快速傅立葉變換(FFT)和波形加、 減、乘數學函數。FFT 函數顯示頻域頻譜，快速進行諧波失真分析或其它基于頻率的分析。
5、 設置和操作簡便 - 智能自動設置功 能簡化了設置。自動設置功能可以 識別波形類型，調節控制功能，生成 可以使用的輸入信號畫面，允許選 擇應該怎樣表示波形(如單個周期與 多個周期)。內置上下文相關幫助進一步簡化了操 作，它提供了索引和鏈接主題，允許 選擇性地了解各種示波器特點和功能 操作。內置幫助使用與用戶界面相同 的語言。 TDS2000B與TDS1000B系列存儲示波器
訂購信息：
TDS2024B、TDS2022B、TDS2014B、TDS2012B、TDS2004B、TDS2002B、TDS1012B、TDS1002B、TDS1001B主機；
標準附件：
P2220-200MHz 10X到1X可切換無源探頭（每條通道一個）。電源線-請指明插頭選項文檔-用戶手冊（請指明首選的語言選項）。
OpenChoice™PC通信軟件 -通過USB在Windows PC與TDS1000B和TDS2000B系列之間快速簡便地進行通信。傳送和保存設置、波形、測量和屏幕圖。
National Instruments SignalExpress泰克版互動測量軟件- 基本版-為TDS1000B 和TDS2000B 系列優化的全面互動測量軟件環境?？梢允褂弥庇^的拖放用戶界面，即時采集、生成、分析、比較、導入和保存測量數據和信號， 而不要求任何編程。
標準TDS1000B和TDS2000B系列支持采集、控制、查看和導出實地信號。專業版擁有30天的試用期，提供了額外的信號處理、高級分析、混合信號、掃描、極限測試和用戶定義的步進功能。如需永久專業版功能，訂購SIGEXPTE。 可追溯的MIN/NIST校準證書。
有條件使用終身保修 - 至少在10 年內對材料和工藝缺陷提供人力和部件，不包括探頭和配件。
國際電源插頭
選項A0 - 北美電源插頭。
選項A1 - 歐洲通用電源插頭。
選項A2 - 英國電源插頭。
選項A3 - 澳大利亞電源插頭。
選項A5 - 瑞士電源插頭。
選項A6 - 日本電源插頭。
選項A10 - 中國電源插頭。
選項A11 - 印度電源插頭。
選項A99 - 沒有電源線或AC 適配器。
用戶手冊選項
選項L0 - 英語手冊。
選項L1 - 法語手冊。
選項L2 - 意大利語手冊。
選項L3 - 德語手冊。
選項L4 - 西班牙語手冊。
選項L5 - 日語手冊。
選項L6 - 葡萄牙語手冊。
選項L7 - 簡體中文手冊。
選項L8 - 繁體中文手冊。
選項L9 - 韓語手冊。
選項L10 - 俄語手冊。
各自的用戶手冊中包括翻譯后的前面板 覆蓋圖。
推薦附件：
TEK-USB-488 - GPIB 到USB 轉換器。
SIGEXPTE - National Instruments Signal Express 泰克版互動測量軟件專業版。
AC2100 - 儀器軟手提箱。
HCTEK4321 - 儀器硬手提箱 (要求AC2100)。
RM2000B - 機架安裝套件。
071-1075-xx - 編程人員手冊，僅英語。
071-1828-xx - 服務手冊，僅英語。
TNGTDS01 - 操作人員培訓套件。
全方 位說明和分步實驗室試驗提供了 TDS1000B 和TDS2000B 系列示波器培 訓。套件中包括進度自定的光盤手冊和 信號源電路板。 174-4401-00 - USB 主機到設備電纜， 長3 英尺。
推薦探頭：
P2220 - 10x 到1x 可切換無源探頭 (在選擇10x 時為200 MHz)。
P6101B - 1X 無源探頭 (15 MHz, 300 VRMS CAT II 額定值)。
P6015A - 1000X 高壓無源探頭 (75 MHz)。
P5100 - 100X 高壓無源探頭(75 MHz)。
P5200 - 高壓有源差分探頭(25 MHz)。
P6021 - 15 A, 60 MHz AC 電流探頭。
P6022 - 6 A, 120 MHz AC 電流探頭。
A621 - 2000 A, 5 - 50 kHz AC 電流探頭。
A622 - 100 A, 100 kHz AC/DC 電流探頭。
TCP303/TCPA300 - 15 A, 15 MHz AC/ DC 電流探頭/ 放大器。
TCP305/TCPA300 - 50 A, 50 MHz AC/ DC 電流探頭/ 放大器。
TCP312/TCPA300 - 30 A, 100 MHz AC/ DC 電流探頭/ 放大器。
TCP404XL/TCPA400 - 500 A, 2 MHz AC/DC 電流探頭/ 放大器。
服務選項
選項C3 - 三年校準服務。
選項C5 - 五年校準服務。
選項D1 - 校準數據報告。
選項D3 - 三年校準數據報告 (要求選項C3)。
選項D5 - 五年校準數據報告 (要求選項C5)。
選項CA1 - 提供一次校準服務或以指定 校準間隔進行校準，以先到者為準。 提供的服務(在購買后提供) TDSxxxxB-CA1 - 提供一次校準服務或以指定校準間隔進行校準，以先到者為準。
