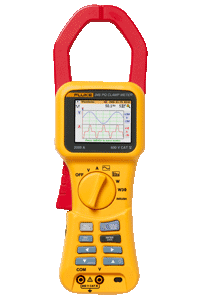

這款電能質量鉗型表全面融合了電能分析儀、電能質量記錄儀以及鉗型表的強大功能，是監測電力負載的理想工具。

由于采用了用于分析諧波頻譜的高亮彩色電能檢測儀顯示屏，用于濾除高頻信噪的低通濾波器，以及優秀的電磁防干擾設計，使得 Fluke 345 電能分析儀非常適合檢修可變負載的電能質量故障。此外，借助電能儀表，霍爾效應鉗型表還能在無需中斷電路的情況下測量直流電流。電能分析儀的內置存儲器讓用戶可以長期記錄電能質量參數，從而分析趨勢或間歇性問題。

應用

設置和檢修變頻電動機以及 UPS 系統 – 通過測量主要電能質量參數來檢驗是否正常工作
諧波測量 – 發現可能損害或破壞關鍵設備的諧波問題
涌入電流捕獲 – 當出現令人懷疑的重新啟動或令人厭煩的電路跳閘時，檢查啟動電流
負載分析 – 在增加負載之前檢驗電力系統的容量

顯示

彩色透視型液晶顯示屏，320 x 240 像素（70 毫米對角線），2 級背光

電源

電池類型：1.5 V AA 堿性電池，MN 1500 或 IEC LR6 x 6

電池壽命（典型）

	> 10 小時（全開背光）
	> 12 小時（有限背光）

交流電轉接盒 BE345

輸入	110/230 V 50/60 Hz
輸出	15 V dc，300 mA

環境條件（僅限室內使用）

參考條件

所有準確度均是在 23°C ± 1°C (73.4°F ± 1.8°F) 的環境中測得的

操作溫度

0°C 至 50°C（32°F 至 122°F）

電流的溫度系數

≤ ± 0.15 % 讀數/°C

電壓的溫度系數

≤ ± 0.15 % 讀數/°C

最高相對濕度

溫度不超過 31°C (87°F) 時為 80 %，40°C (104°F) 時線性減小到 50 %

最高操作海拔高度

2000 m

電氣安全

IEC 61010-1 600 V CAT IV，雙重或增強型絕緣，2 級污染防護

防護等級 IP40；EN60529

最高安全工作電壓

電流測量	非絕緣導體和接地線之間：600 V ac rms 或 dc
電壓測量	輸入端子和接地線之間：600 V ac rms 或 dc；勵磁相位電壓之間（三角型電源配置） 825 V

EMC

幅射

IEC/EN 61326-1:1997 A 類

電磁防干擾

IEC/EN 61326-1:1997 附錄 C，性能標準 B

機械技術指標

尺寸（長 x 寬 x 高）

300 毫米 x 98 毫米 x 52 毫米（12 英寸 x 3.75 英寸 x 2 英寸）

重量（包括電池）

820 克/1.8 磅

鉗口

60 毫米

鉗口容量

58 毫米（直徑）

清潔

可以使用浸有異丙醇的軟布清洗設備。請勿使用研磨劑或其他溶劑。

電氣數據

電流測量 (dc, dc rms, ac rms)

量程

0 至 2000 A dc 或 1400 ac rms

自動量程調整功能

40 A / 400 A / 2000 A

分辨率

	10 mA（40 A 量程）
	100 mA（400 A 量程）
	1 A（2000 A 量程）

準確度：dc 和 dc rms

I > 10 A：	± 1.5 % 讀數 ± 5 位數字
I < 10 A：	± 0.2 A

準確度：AVG

I > 10 A：	± 3 % 讀數 ± 5 位數字
I < 10 A：	± 0.5 A

準確度：Pk

I > 10 A：	± 5 % 讀數 ± 5 位數字
I < 10 A：	± 0.5 A

準確度：AHr

I > 10 A：	± 2 % 讀數 ± 5 位數字
I < 10 A：	± 0.5 AHr

準確度：CF（峰值系數）

1.1 ≤ CF < 3：	± 3 % 讀數 ± 5 位數字
3 ≤ CF < 5：	± 5 % 讀數 ± 5 位數字
分辨率：	0.01

準確度：RPL（波動）

2 % ≤ RPL < 100 %：	± 3 % 讀數 ± 5 位數字
100 % ≤ RPL < 600 %：	± 5 % 讀數 ± 5 位數字
分辨率：	0.1 %
Idc > 5 A，Iac > 2 A

電壓測量 (dc, dc rms, ac rms)

量程

0 至 825 V dc 或 ac rms

自動量程調整功能

4 V / 40 V / 400 V / 750 V

分辨率

	1 mV（4 V 量程）
	10 mV（40 V 量程）
	100 mV（400 V 量程）
	1 V（750 V 量程）

準確度：dc 和 dc rms

V > 1 V：	± 1 % 讀數 ± 5 位數字
V < 1 V：	± 0.02 V

準確度：AVG

V > 1 V：	± 3 % 讀數 ± 5 位數字
V < 1 V：	± 0.03 V

準確度：Pk

V > 1 V：	± 5 % 讀數 ± 5 位數字
V < 1 V：	± 0.03 V

準確度：CF（峰值系數）

1.1 ≤ CF < 3：	± 3 % 讀數 ± 5 位數字
3 ≤ CF < 5：	± 5 % 讀數 ± 5 位數字
分辨率：	0.01

準確度：RPL（波動）

2 % ≤ RPL < 100 %：	± 3 % 讀數 ± 5 位數字
100 % ≤ RPL < 600 %：	± 5 % 讀數 ± 5 位數字
分辨率：	0.1 %
Vdc > 0.5 V，Vac > 0.2 V

均為直流測量，15 Hz 至 1 kHz
最大過載 1,000 V rms
電壓 rms 是真有效值測量 (ac + dc)

諧波

THD（總諧波失真）

1 % ≤ THD < 100 %：	± 3 % 讀數 ± 5 位數字
100 % ≤ THD < 600 %：	± 5 % 讀數 ± 5 位數字
分辨率：	0.1 %

DF（失真系數）

1 % ≤ DF < 100 %：	± 3 % 讀數 ± 5 位數字
分辨率：	0.1 %
H02 ≤ Vharm < H13：	± 5 % ± 2 位數字
H13 ≤ Vharm ≤ H30：	± 10 % ± 2 位數字

所有測量最多達第 30 個諧波（第 40 個諧波適用于 15 Hz 至 22 Hz）
基波頻率范圍：F₀ 15 Hz 至 22 Hz 和 45 Hz 至 65 Hz
Vacrms > 1V

功率測量（單相和三相）(dc, dc rms, ac rms)

量程

0 至 1650 kW dc 或 1200 kW ac

自動量程調整功能

4 kW，40 kW，400 kW，1650 kW

分辨率

	1 W（4 kW 量程）
	10 W（40 kW 量程）
	100 W（400 kW 量程）
	1 kW（1200 kW 量程）

準確度

	2.5 % 讀數 ± 5 位數字
	W1Ø < 2 kW ± 0.08 kW
	W3Ø < 4 kW ± 0.25 kW

VA 測量（單相和三相）(dc, dc rms, ac rms)

量程

0 至 1650 kVA dc 或 1200 kVA ac

自動量程調整功能

4 kVA，40 kVA，400 kVA，1650 kVA

分辨率

	1 VA（4 kVA 量程）
	10 VA（40 kVA 量程）
	100 VA（400 kVA 量程）
	1 kVA（1200 kVA 量程）

準確度

VA > 2 kVA：	2.5 % 讀數 ± 5 位數字
VA < 2 kVA：	± 0.08 kVA

VAR 測量（單相和三相）

量程

0 至 1250 kVAR

自動量程調整功能

4 kVAR，40 kVAR，400 kVAR，1200 kVAR

分辨率

	1 VAR（4 kVAR 量程）
	10 VAR（40 kVAR 量程）
	100 VAR（400 kVAR 量程）
	1 kVAR（1200 kVAR 量程）

準確度

VAR > 4 kVAR：	± 2.5 % 讀數 ± 5 位數字
VAR < 4 kVAR：	± 0.25 kVAR

功率系數范圍

0.3 < PF < 0.99

功率系數（單相和三相）

量程

0.3（電容性）至 1.0 和 1.0 至 0.3（感應性）（72.5°（電容性）至 0° 和 0° 至 72.5°（感應性））

分辨率

0.001

準確度

± 3°

頻率范圍

15 Hz 至 1 kHz

偏移功率系數（單相和三相）

量程

0.3（電容性）至 1.0 和 1.0 至 0.3（感應性）（72.5°（電容性）至 0° 和 0° 至 72.5°（感應性））

分辨率

0.001

準確度

± 3°

頻率范圍

15 Hz 至 22 Hz 和 45 Hz 至 65 Hz

千瓦小時 (kWHr)

量程

40,000 kWHr

自動量程調整功能

4 kWHr，40 kWHr，400 kWHr，4,000 kWHr，40,000 kWHr

分辨率

	1 WHr（4 kWHr 量程）
	10 WHr（40 kWHr 量程）
	100 WHr（400 kWHr 量程）
	1 kWHr（4,000 kWHr 量程）
	10 kWHr（40,000 kWHr 量程）

準確度

kWHr > 2 kWHr：	± 3 % ± 5 位數字
kWHr < 2 kWHr：	± 0.08 kWHr

所有功率/VA/VAR/PF 測量

頻率范圍：	直流，15 Hz 至 1 kHz
電流范圍：	10 A 至 1400 A rms
電壓范圍：	1 V 至 825 V rms
最大輸入：	825 V rms/1400 A rms
最大過載：	1000 V rms/10,000 A；均為直流測量，15 Hz 至 1 kHz。最大過載 10,000 A 或真有效值 x 頻率 < 400,000

頻率測量（電流或電壓源）

量程

15 Hz 至 1 kHz

分辨率

0.1 Hz

準確度

	15 至 22 Hz ± 0.5 % 讀數
	40 至 70 Hz ± 0.5 % 讀數
	15 至 1000 Hz ± 1 % 讀數

電流范圍

10 A 至 1400 A rms

電壓范圍

1 V 至 825 V rms

范圍功能

電流測量

量程：	10 A / 20 A / 40 A / 100 A / 200 A / 400 A / 1000 A / 2000 A
分辨率：	1 A（40 A 量程） 10 A（400 A 量程） 50 A（2000 A 量程）
準確度：	± 3 % 讀數 ± 1 像素
最大過載：	10,000 A

電壓測量

量程：	4 V / 10 V / 20 V / 40 V / 100 V / 200 V / 400 V / 1000 V
分辨率：	100 mV（4 V 量程） 1 V（40 V 量程） 10 V（400 V 量程） 31.25 V（1000 V 量程）
準確度：	± 2 % 讀數 ± 1 像素
最大過載：	1000 V rms
頻率范圍：	直流，15 Hz 至 600 kHz

時基

2.5 ms，5 ms，10 ms，25 ms，50 ms/div

刷新率

0.5 秒

最高采樣率

15.625 kHz

涌入電流功能

量程

40 A、400 A 和 2000 A

分辨率

	10 mA（40 A 量程）
	100 mA（400 A 量程）
	1 A（2000 A 量程）

準確度

I > 10 A：	± 5 % 讀數 ± 1 像素
I < 10 A：	± 0.5 A
	均為直流測量，15 Hz 至 1 kHz

最大過載

	最大過載 10,000 A 或真有效值 x 頻率 < 400,000
	電流 rms 為真有效值測量 (ac + dc)

捕獲時間

1 s、3 s、10 s、30 s、100 s 和 300 s

最高采樣率

15.625 kHz

接口

連接 PC 的 USB 接口

用于下載、分析和報告的電能記錄軟件

用于安裝新固件版本的 345 升級實用程序

記錄存儲器

記錄區域

三個區域，可以單獨使用或合并成一個較大區域

平均周期

1 s、2 s、5 s、10 s、30 s、1 min、5 min、10 min 、15 min 和自定義
