CS系列零磁通電流傳感器
CS系列新型零磁通電流傳感器是同時基于磁調制和磁平衡原理研制的一種傳感器，它利用高磁導率鐵芯在交變磁場的飽和激勵下交替飽和的機理，快速地將原邊電流通過等安匝原理調制至副邊線圈，使副邊線圈輸出的補償電流產生的磁場與原邊電流產生的磁場相互抵消，因此副邊線圈的電流能夠精確地反映原邊電流的大小。

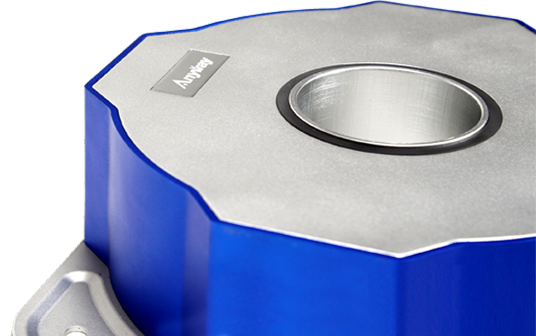

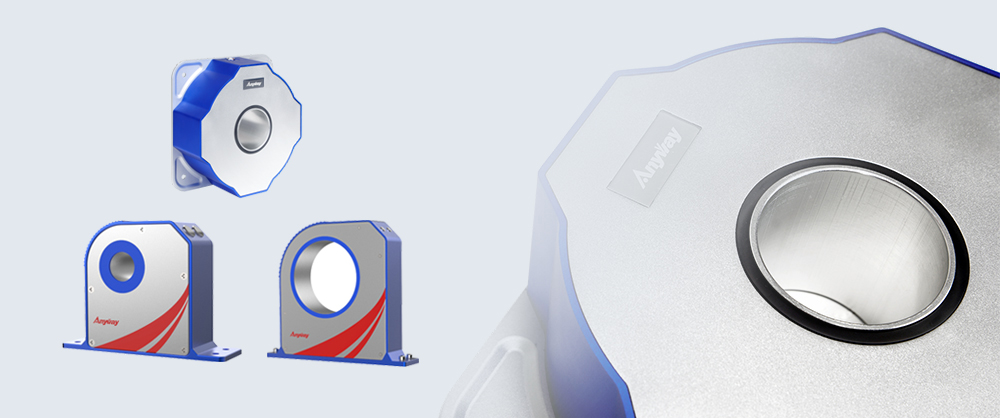

CS系列零磁通電流傳感器外觀360°
CS系列零磁通電流傳感器概述
CS系列新型零磁通電流傳感器能夠滿足1mA~25kA、帶寬為DC~800kHz以內的電流信號的高精度測量。依據比差和角差指標將電流傳感器分為三個系列：
G系列電流傳感器：精度優于2‰，主要用于測控領域的各種電流信號精確檢測。如：電池、光伏電池、電動汽車充電樁等的高精度電流檢測。
P系列電流傳感器：精度優于20ppm，參考頻率下角差小于1′,主要用于功率測量或關心電流相位指標的高精度測試應用。如：電機、變頻器、電力變壓器、新能源汽車、光伏逆變器、風電、風機/水泵、軌道交通、艦船綜合電力及電力推進、航空電源等的高精度檢驗檢測。
J系列電流傳感器：精度優于1ppm，參考頻率下角差小于1′，主要作為變頻電量計量檢定裝置電流測量基準。
CS系列零磁通電流傳感器原理圖
CS零磁通電流傳感器的基本原理基于新型磁調制式零磁通技術，通過驅動反饋電流來補償母線電流對磁環的影響，實現測量磁環內的零磁通狀態，實現近乎理想的母線電流-輸出電流變比。
精度更高、性能更穩定
零點偏移
2ppm
線性度
1ppm
時 漂
0.2ppm/month
溫 漂
0.1ppm/K
噪 聲
10ppm

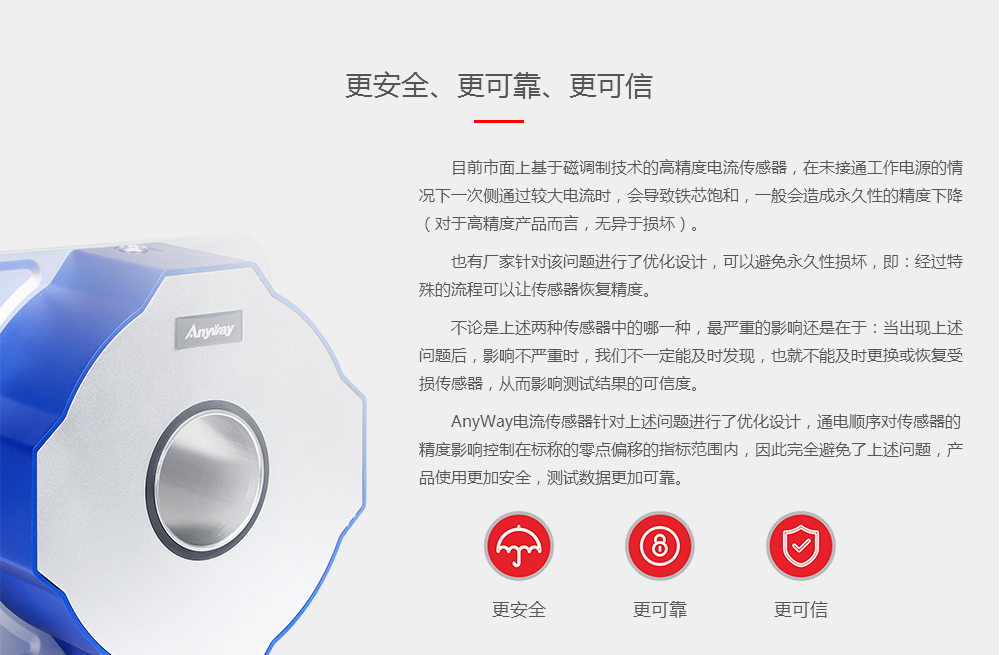

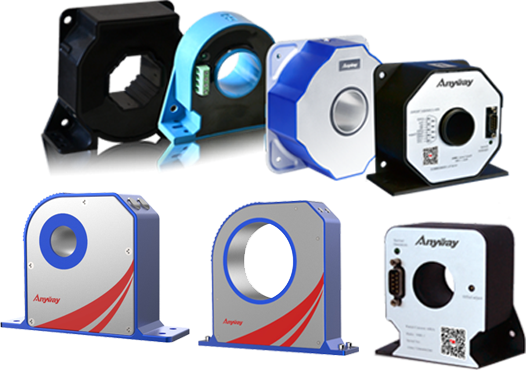

CS系列零磁通電流傳感器——產品選型

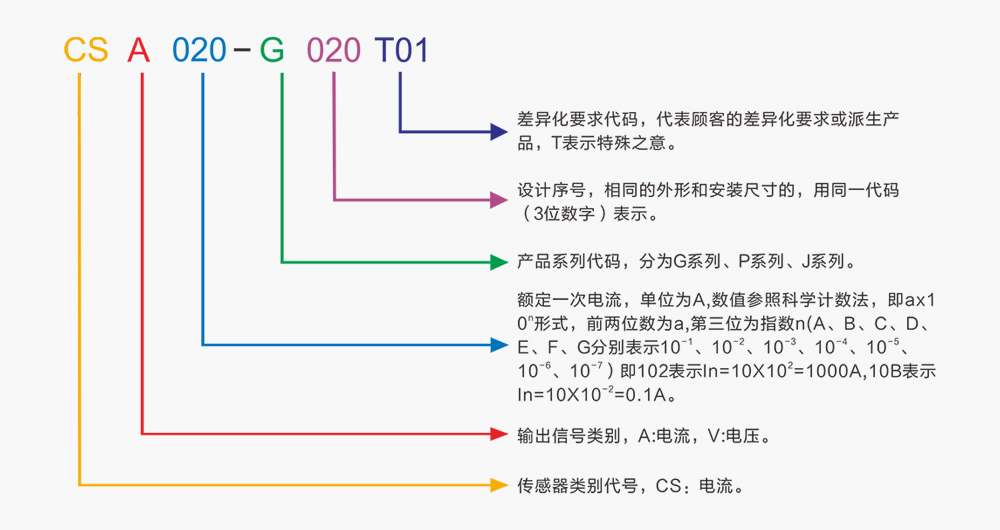

CS系列零磁通電流傳感器——命名規則
CSA零磁通電流傳感器——J020A系列
| 額定輸入 （A） | 原邊過載電流 （A） | 變比 | 副邊額定輸出 （mA） | 工頻比差 （ppm） | 工頻角差 （crad） | 帶 寬 （kHz） | 精度 （ppm） | 線性度 （ppm） | 工作電源 （V） | 穿心孔徑 （mm） | 產品型號 |
| ±600 | ±800 | 1000:1 | ±600 | 10 | 0.001 | 500 | 1 | 1 | ±18～±24 | 28 | CSA601-J020T01 |
CSA零磁通電流傳感器——P030A系列
| 額定輸入 （A） | 原邊過載電流 （A） | 變比 | 副邊額定輸出 （mA） | 工頻比差 （ppm） | 工頻角差 （crad） | 帶 寬 （kHz） | 精度 （ppm） | 線性度 （ppm） | 工作電源 （V） | 穿心孔徑 （mm） | 產品型號 |
| ±100 | ±150 | 500:1 | ±200 | 100 | 0.01 | 800 | 20 | 2 | ±12～±15 | 28 | CSA101-P030T01 |
| ±200 | ±240 | 1000:1 | ±200 | 100 | 0.01 | 300 | 10 | 2 | ±12～±15 | 28 | CSA201-P030T01 |
| ±400 | ±480 | 1000:1 | ±400 | 100 | 0.01 | 300 | 10 | 2 | ±15 | 28 | CSA401-P030T01 |
| ±600 | ±720 | 1000:1 | ±600 | 100 | 0.01 | 300 | 10 | 2 | ±15 | 28 | CSA601-P030T01 |
| ±800 | ±960 | 1500:1 | ±533.3 | 100 | 0.01 | 300 | 10 | 2 | ±18～±24 | 28 | CSA801-P031T01 |
| ±1000 | ±1200 | 2000:1 | ±500 | 100 | 0.01 | 300 | 10 | 2 | ±18～±24 | 28 | CSA102-P031T01 |
CSA零磁通電流傳感器——P040A系列
| 額定輸入 （A） | 原邊過載電流 （A） | 變比 | 副邊額定輸出 （A） | 工頻比差 （ppm） | 工頻角差 （crad） | 帶 寬 （kHz） | 精度 （ppm） | 線性度 （ppm） | 工作電源 （VAC） | 穿心孔徑 （mm） | 產品型號 |
| ±1000 | ±1200 | 1000:1 | ±1.0 | 100 | 0.01 | 300 | 10 | 2 | 90～260 | 60 | CSA102-P040T01 |
| ±2000 | ±2400 | 2000:1 | ±1.0 | 100 | 0.01 | 300 | 10 | 2 | 90～260 | 60 | CSA202-P041T01 |
| ±2000 | ±2400 | 2000:1 | ±1.0 | 100 | 0.01 | 300 | 10 | 2 | 90～260 | 90 | CSA202-P042T01 |
| ±3000 | ±3600 | 3000:1 | ±1.0 | 100 | 0.01 | 300 | 10 | 2 | 90～260 | 90 | CSA302-P043T01 |
| ±3000 | ±3600 | 3000:1 | ±1.0 | 100 | 0.01 | 200 | 10 | 2 | 90～260 | 120 | CSA302-P047T01 |
| ±4000 | ±4800 | 4000:1 | ±1.0 | 100 | 0.01 | 200 | 10 | 2 | 90～260 | 90 | CSA402-P044T01 |
| ±4000 | ±4800 | 4000:1 | ±1.0 | 100 | 0.01 | 200 | 10 | 2 | 90～260 | 120 | CSA402-P047T01 |
| ±5000 | ±6000 | 5000:1 | ±1.0 | 100 | 0.01 | 150 | 10 | 2 | 90～260 | 90 | CSA502-P045T01 |
| ±5000 | ±6000 | 5000:1 | ±1.0 | 100 | 0.01 | 100 | 10 | 2 | 90～260 | 120 | CSA502-P047T01 |
| ±5000 | ±6000 | 5000:1 | ±1.0 | 100 | 0.01 | 100 | 10 | 2 | 90～260 | 200 | CSA502-P048T01 |
| ±6000 | ±7200 | 5000:1 | ±1.2 | 100 | 0.01 | 100 | 10 | 2 | 90～260 | 90 | CSA602-P045T01 |
| ±6000 | ±7200 | 5000:1 | ±1.2 | 100 | 0.01 | 100 | 10 | 2 | 90～260 | 120 | CSA602-P047T01 |
| ±6000 | ±7200 | 5000:1 | ±1.2 | 100 | 0.01 | 100 | 10 | 2 | 90～260 | 200 | CSA602-P048T01 |
| ±8000 | ±9600 | 5000:1 | ±1.6 | 100 | 0.01 | 100 | 10 | 2 | 90～260 | 120 | CSA802-P047T01 |
| ±8000 | ±9600 | 5000:1 | ±1.6 | 100 | 0.01 | 100 | 10 | 2 | 90～260 | 160 | CSA802-P046T01 |
| ±8000 | ±9600 | 5000:1 | ±1.6 | 100 | 0.01 | 100 | 10 | 2 | 90～260 | 200 | CSA802-P048T01 |
| ±8000 | ±9600 | 8000:1 | ±1.0 | 100 | 0.01 | 100 | 10 | 2 | 90～260 | 160 | CSA802-P046T02 |
| ±8000 | ±9600 | 8000:1 | ±1.0 | 100 | 0.01 | 100 | 10 | 2 | 90～260 | 200 | CSA802-P048T02 |
| ±10000 | ±12000 | 5000:1 | ±2.0 | 100 | 0.01 | 100 | 10 | 2 | 90～260 | 120 | CSA103-P047T01 |
| ±10000 | ±12000 | 5000:1 | ±2.0 | 100 | 0.01 | 100 | 10 | 2 | 90～260 | 160 | CSA103-P046T01 |
| ±10000 | ±12000 | 5000:1 | ±2.0 | 100 | 0.01 | 100 | 10 | 2 | 90～260 | 200 | CSA103-P048T01 |
| ±10000 | ±12000 | 8000:1 | ±1.25 | 100 | 0.01 | 100 | 10 | 2 | 90～260 | 160 | CSA103-P046T02 |
| ±10000 | ±12000 | 8000:1 | ±1.25 | 100 | 0.01 | 100 | 10 | 2 | 90～260 | 200 | CSA103-P048T02 |
| ±15000 | ±18000 | 5000:1 | ±3.0 | 100 | 0.01 | 100 | 10 | 2 | 90～260 | 160 | CSA153-P046T01 |
| ±15000 | ±18000 | 5000:1 | ±3.0 | 100 | 0.01 | 100 | 10 | 2 | 90～260 | 200 | CSA153-P048T01 |
| ±15000 | ±18000 | 8000:1 | ±1.875 | 100 | 0.01 | 100 | 10 | 2 | 90～260 | 160 | CSA153-P046T02 |
| ±15000 | ±18000 | 8000:1 | ±1.875 | 100 | 0.01 | 100 | 10 | 2 | 90～260 | 200 | CSA153-P048T02 |
| ±20000 | ±24000 | 6400:1 | ±3.125 | 100 | 0.01 | 100 | 10 | 2 | 90～260 | 200 | CSA203-P048T01 |
| ±20000 | ±24000 | 8000:1 | ±2.5 | 100 | 0.01 | 100 | 10 | 2 | 90～260 | 200 | CSA203-P048T02 |
| ±20000 | ±30000 | 6400:1 | ±3.125 | 100 | 0.01 | 100 | 10 | 2 | 90～260 | 200 | CSA253-P048T01 |
| ±25000 | ±30000 | 8000:1 | ±3.125 | 100 | 0.01 | 100 | 10 | 2 | 90～260 | 200 | CSA253-P048T02 |
CSA零磁通電流傳感器——G050A系列
| 額定輸入 （A） | 原邊過載電流 （A） | 變比 | 副邊額定輸出 （mA） | 帶 寬 （kHz） | 精度 （ppm） | 線性度 （ppm） | 工作電源 （V） | 穿心孔徑 （mm） | 產品型號 |
| ±20 | ±30 | 500:1 | ±40 | 100 | 400 | 20 | ±12 | 12 | CSA200-G050T01 |
| ±50 | ±60 | 1000:1 | ±50 | 100 | 200 | 20 | ±12 | 12 | CSA500-G050T01 |
| ±200 | ±240 | 2000:1 | ±100 | 100 | 200 | 20 | ±15 | 20 | CSA201-G051T01 |
| ±300 | ±360 | 2000:1 | ±150 | 100 | 200 | 20 | ±15 | 25 | CSA301-G052T01 |
| ±500 | ±600 | 2000:1 | ±250 | 100 | 200 | 20 | ±15 | 35 | CSA501-G053T01 |
| ±500 | ±600 | 2500:1 | ±200 | 100 | 200 | 20 | ±15 | 25 | CSA501-G052T01 |
| ±1000 | ±1200 | 5000:1 | ±200 | 100 | 200 | 20 | ±18～±24 | 40.5x6 | CSA102-G054T01 |
| ±2000 | ±2400 | 5000:1 | ±400 | 100 | 200 | 20 | ±18～±24 | 60x6 | CSA202-G055T01 |
CSA零磁通電流傳感器——G060A系列
| 額定輸入 （A） | 原邊過載電流 （A） | 變比 | 副邊額定輸出 （mA） | 帶 寬 （kHz） | 精度 （ppm） | 線性度 （ppm） | 工作電源 （V） | 穿心孔徑 （mm） | 產品型號 |
| ±20 | ±30 | 500:1 | ±40 | 100 | 2000 | 100 | ±12 | 12 | CSA200-G060T01 |
| ±50 | ±60 | 1000:1 | ±50 | 100 | 1000 | 100 | ±12 | 12 | CSA500-G060T01 |
| ±100 | ±120 | 2000:1 | ±50 | 100 | 1000 | 100 | ±12～±15 | 12 | CSA101-G060T01 |
| ±200 | ±240 | 2000:1 | ±100 | 100 | 1000 | 100 | ±15 | 20 | CSA201-G061T01 |
| ±300 | ±360 | 2000:1 | ±150 | 100 | 1000 | 100 | ±15 | 25 | CSA301-G062T01 |
| ±500 | ±600 | 2000:1 | ±250 | 80 | 1000 | 100 | ±15 | 35 | CSA501-G063T01 |
| ±500 | ±600 | 2500:1 | ±200 | 80 | 1000 | 100 | ±15 | 25 | CSA501-G062T01 |
| ±1000 | ±1200 | 5000:1 | ±200 | 60 | 1000 | 100 | ±18～±24 | 40.5x6 | CSA102-G064T01 |
| ±2000 | ±2400 | 5000:1 | ±400 | 50 | 1000 | 100 | ±18～±24 | 60x6 | CSA202-G065T01 |
CSA零磁通電流傳感器——G090A系列
| 額定輸入 （A） | 原邊過載電流 （A） | 變比 | 副邊額定輸出 （mA） | 帶 寬 （kHz） | 精度 （ppm） | 線性度 （ppm） | 工作電源 （V） | 穿心孔徑 （mm） | 產品型號 |
| ±0.001 | ±0.002 | 1:10 | ±10 | 20 | 1000 | 30 | ±15 | 6.3X0.8插片 | CSA10D-G090T01 |
| ±0.01 | ±0.02 | 1:5 | ±50 | 20 | 300 | 20 | ±15 | 6.3X0.8插片 | CSA10C-G090T01 |
| ±0.01 | ±0.15 | 1:1 | ±100 | 50 | 200 | 20 | ±15 | 6.3X0.8插片 | CSA10B-G090T01 |
| ±1 | ±1.5 | 10:1 | ±100 | 100 | 200 | 20 | ±15 | 6.3X0.8插片 | CSA10A-G090T01 |
| ±10 | ±15 | 100:1 | ±100 | 100 | 200 | 20 | ±15 | 6.3X0.8插片 | CSA100-G090T01 |
CSV零磁通電流傳感器——G090V系列
| 額定輸入 （A） | 原邊過載電流 （A） | 變比 （A/V） | 副邊額定輸出 （V） | 帶 寬 （kHz） | 精度 （ppm） | 線性度 （ppm） | 工作電源 （V） | 穿心孔徑 （mm） | 產品型號 |
| ±0.001 | ±0.002 | 1:5000 | ±5 | 20 | 1000 | 200 | ±15 | 6.3X0.8插片 | CSV10D-G090T01 |
| ±0.01 | ±0.02 | 1:500 | ±5 | 20 | 1000 | 200 | ±15 | 6.3X0.8插片 | CSV10C-G090T01 |
| ±0.1 | ±0.15 | 1:50 | ±5 | 50 | 1000 | 200 | ±15 | 6.3X0.8插片 | CSV10B-G090T01 |
| ±1 | ±1.5 | 1:5 | ±5 | 100 | 1000 | 200 | ±15 | 6.3X0.8插片 | CSV10A-G090T01 |
| ±10 | ±15 | 2:1 | ±5 | 100 | 1000 | 200 | ±15 | 6.3X0.8插片 | CSV100-G090T01 |
| ±10000 | ±12000 | 2000:1 | ±5 | 100 | 1000 | 200 | ±15 | 120 | CSV103-G047T01 |
